Guide technique des fraises en carbure de tungstène

23 Aug 2018

Les fraises Flexovit en carbure de tungstène

Les fraises Flexovit en carbure de tungstène sont fabriquées par des machines à commande numérique qui assurent un haut niveau de régularité et de qualité. Toutes les fraises Flexovit se distinguent par la rapidité de leur enlèvement de matière et par leur durabilité, tout en assurant une efficacité optimale. En choisissant le type et la vitesse de rainurage appropriés, les fraises en carbure permettent d’effectuer le meulage et la finition de la plupart des matériaux, par exemple :

Aluminium	Laiton	Alliages de titane
Fonte	Cuivre	Alliages de zinc
Alliages d’acier bronze	Bronze	Plastique
Nickel	Acier inoxydable

Les fraises en carbure de tungstène peuvent être utilisées sur des machines manuelles électriques et pneumatiques. Chaque fraise est emballée séparément dans un emballage en plastique.

Comprendre le produit

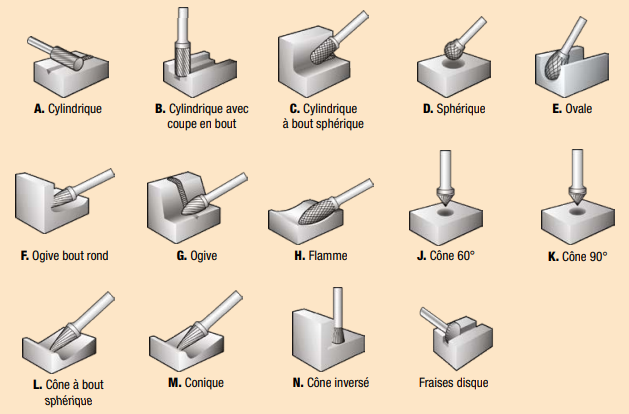

Forme de la fraise :

A - Cylindrique	H - Flame
B - Cylindrique avec coupe en bout	J - Cône 60°
C - Cylindrique à bout sphérique	K - Cône 90°
D - Sphérique	L - Cône à bout sphérique
E - Ovale	M - Conique
F - Ogive bout rond	N - Cône inversé
G - Ogive	RIM

Types de coupes disponibles :

DC : Double coupe (produit le plus répandu dans le monde)
DC/ HD : Double coupe / utilisation intense. Angle de coupe négatif, dents résistantes pour réduire les éclats et prolonger la durée de vie.
ALU : Aluminium
FD : Coupe diamant fine

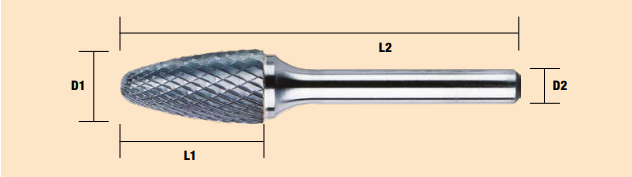

Dimensions et caractéristiques de la fraise

16,0	X	25,0	X	60L65	Type et forme de coupe
Diamètre de tête		Longueur de la tête		Diamètre de la tige et longueur totale de la Fraise carbure	Forme de la tête
D1		L1		D2+L2

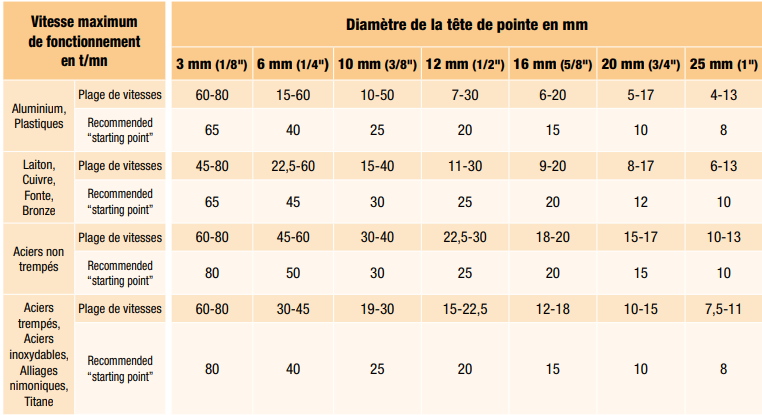

Vitesse maximale recommandée

Les vitesses de fonctionnement recommandées sont valables pour la longueur standard de 45 mm (1 3/4”) et un diamètre de tête de 10 mm (3/8”). La vitesse recommandée pour les fraises carbures extra longues est de 15 000 tr/min.

Sélectionner le bon produit

Type de coupe	DC Double coupe	DC/HD Double coupe utilisation intense	ALU Coupe aluminium	FD (fine diamant)	PC coupe normale
Qualités	Forme de coupe universelle Enlèvement de matière rapide Finition lisse Brisure de copeau granulaire	Meilleur enlèvement de matière Formation de dents plus solides Durée de vie prolongée Réduit la formation d'éclats	Pour l’ébavurage d’alliages d’aluminium et plastiques Formation de dents larges Évacuation des copeaux facile	Brisure de copeau granulaire Applications de finition fine Pour aciers traités thermiquement et alliages	Usage général Produit des surfaces sans rayure
Acier	X	X		X	X
Acier trempé	X			X
Inox	X	X		X
Fonte	X	X		X	X
Titane	X	X		X
Nickel	X	X		X
Cuivre/Alliages de cuivre	X	X		X	X
Aluminium			X
Plastique			X
Ciment				X

Autres conseils et recommandations

Il peut s’avérer nécessaire d’ajuster les vitesses indiquées pour assurer des performances optimales.
Si vous travaillez en dessous de la vitesse optimale, l’usure de la fraise augmente.
Plus le matériau est dur, plus vous devez réduire la vitesse.
Si vous travaillez au-dessus de la vitesse optimale, les dents s’arrondissent.
Plus la fraise est petite, plus vous devez augmenter la vitesse.
La soudure peut fondre en cas de surchauffe, la tête peut se détacher de l’arbre.
Les fraises très longues (>150 mm) doivent s’utiliser à vitesse réduite (max. 15 000 tr/min).
L’usure est accentuée par l’utilisation d’outils usés.
Effectuez des mouvements réguliers avec une légère pression.
Ne percez pas la matière de plus d’un tiers du diamètre de la fraise.

Pour en savoir plus sur les fraises en carbure Flexovit, contactez-nous ou rapprochez-vous de votre représentant Flexovit.

Vous pouvez aussi consulter notre catalogue téléchargeable en bas de page.
